RollCheck@激光平行度校准仪SX-5150

2024-03-06 1029

RollCheck激光平行度校准仪SX-5150

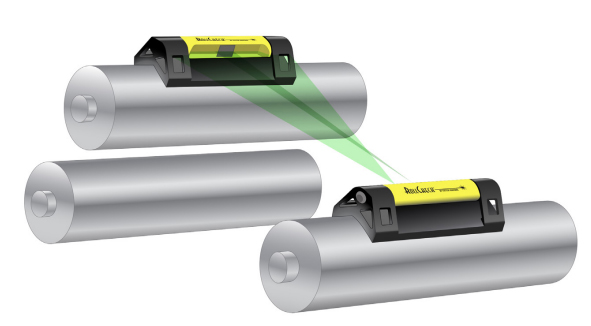

RollCheck激光平行度校准仪SX-5150可测量的辊轴跨度范围为3米或更远,适用于任何大小直径尺寸的辊轴。将激光器安装在基准辊上,将反射器安装在要调准的辊轴上。激光器发射的激光照射到反射器后,就可立即看出要调整的辊轴在俯仰方

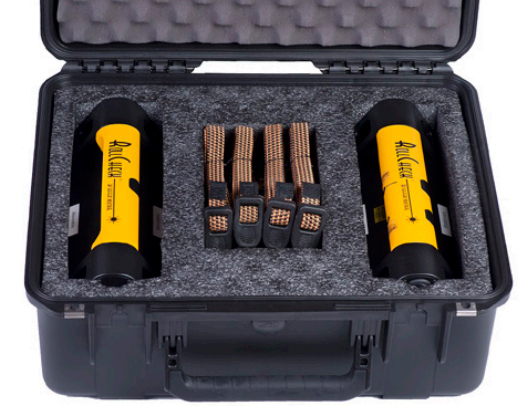

向是否平行于基准辊。然后反射器自动将激光反射到激光器的刻度线上,以确定辊轴在偏摆方向是否相互平行。该系统操作简单,在无需培训的情况下,仅需一个人就可在数分钟的时间内完成辊轴的平行度校准操作。 RolICheck⑧ 激光平行度校准仪SX-5150还配有坚固耐用的手提箱,方便仪器的携带。



1、辊筒轧辊辊轴平行度校正仪SX-5150 ,由美国Seiffert Industrial Inc公司生产,原装进口;

2、采用绿色激光源 ,亮度比传统激光高10倍;

3、节约停机检修时间和由于不平行而造成的设备磨损 ;

4、紧凑型设计,即使是狭小空间也能够适用;

5、无需技术培训,一个人就可进行操作和校准;

6、绑带式捆扎安装,适用于各种样式的辊筒平行度校准;

7、适用辊轴间距152mm-- 3m。


激光发射器

Sx-4150

Sx-5150

适用辊距

51mm -- 1200mm

152-3000mm

角偏精度

<0.09836mm/m ( 角偏/辊距)

<0.09836mm/m ( 角偏/辊距)

激光类型

两束532nm可见激光, 45°全角

两束532nm可见绿色激光, 45°全角

激光功率

< 1mW , I级激光

< 1mW , II级激光

激光线厚:

0.4318mm ( 1.2m距离时)

0.4318mm ( 2.8m处)

环境防护:

防水防尘

防水防尘防冲击

控制开关

摇臂式开关

摇臂式开关

工作时间:

22°C时可连续工作15-20小时

22°C时可连续工作15-20小时

电池型号:

两节AAA碱性电池

高能可充电锂电池

工作温度:

-9°C/ +60*C

0°C/ +52*C

储存温度:

-20*C/+60*C

-20*C/+60*C

安装直径:

最大101mm

最大2.5m

安装方式:

磁性吸附式加松紧带式捆扎安装

磁性吸附式加松紧带式捆扎安装

松紧带:

两条254mm长松紧带,适用于直径101mm ;

两条254-1143mm长绑带,适用最大辊径381mm ;两条3m长绑带.适用最大辊径965mm

重量:

0.73kg

2.2 kg

外形尺寸:

216x62x50mm

279x108x76mm

材质:

铝,人造金刚砂涂层

铝,人造金刚砂涂层

激光接收器

安装方式:

两条254mm长松紧带.适用于直径101mm

两条254-1143mm长绑带,适用最大辊径381mm ;两条3m长绑带.适用最大辊径965mm

重量:

0.7kg

2.4 kg

外形尺寸:

216x62x50mm

305x108x76mm

材质:

铝.人适金刚砂涂层

铝.人适金刚砂涂层

储存储工具箱

黑色高密度聚乙烯

黑色高密度聚乙烯



• 有效测量距离为3米或更远

适用辊轴直径:152 mm-3 m。

激光器SX-5150T

测量距离:建议3米内

精度:小于0.03mm/0.305M

激光类型:两个532nm可见绿色激光线全角45度

安全事项:请勿肉眼直视激光

激光线厚度:0.4318mm

电池:3.7V4000ah

工作时间:16-20小时

安装直径:辊轴直径13mm-2.5m

安装绑带:包括:两个254mm-1143mm可调绑带,最大适用直径381mm,两个3m可调绑带,最大适用直径965mm.

反射器SX-5150R

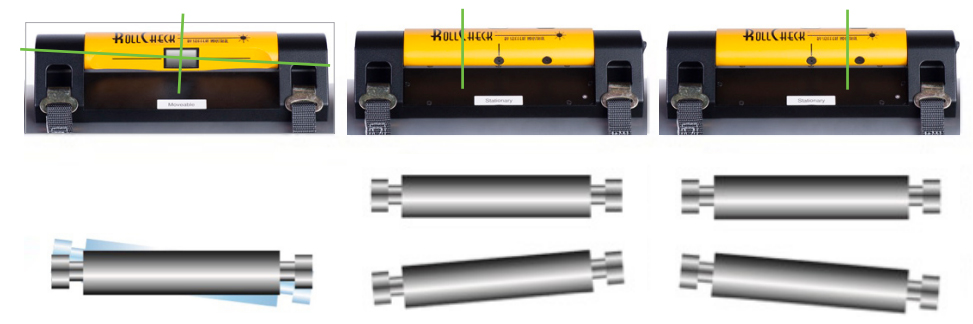

待调整辊轴 (RTBM) 与基准辊不在同一个平面上/反射后的激光线显 示该辊轴不平行于左侧/反射后的激光线显 示该辊轴不平行于右侧

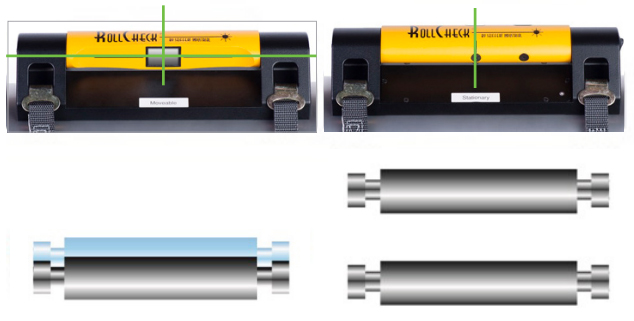

待调整辊轴 (RTBM) 与基准辊在同一个平面上/反射后的激光线显示辊轴已相互平行


尺寸:521 mm 长 x 425 mm 宽 x 216 mm 高

手提箱重量:6.4kg

仪器总重:10.9kg
