如何更好的使用轴对中5种不同的测量方法

2024-06-14 141

XT一代轴对中系统提供了五种不同的测量方法。每个都有自己的优势。阅读更多,了解如何最好地使用它们!


五种测量方法是9-12-3、EasyTurn™、多点、连续扫描和最新添加的非耦合扫描。在这里,我们分别对它们进行描述,以便您知道何时最好地使用它们。

方法1:9-12-3

时钟方法,或众所周知的9-12-3,是所有轴对齐的起源。任何知道如何使用模拟千分表的人都会认出这种方法。每个轴上都安装了一个百分表,测量值取自三个不同的点,对应于时钟上的9-12-3个位置,或圆的0-90-180角。它基于几何(和三角),更具体地说是圆数学。数学假设是,如果我们可以测量半圆,那么我们就可以计算出整个圆的样子,从而确定两个轴的圆心(旋转中心)。然后,可以将这些中心相互比较,从而计算出机器相互对准的程度。并采用基于激光的测量系统,还可以实时获得来自机器调整的直接反馈。

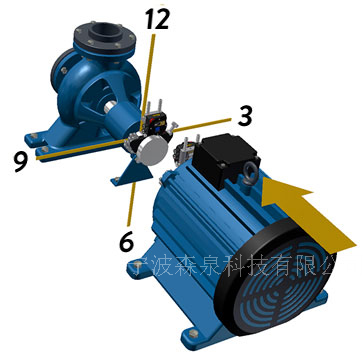

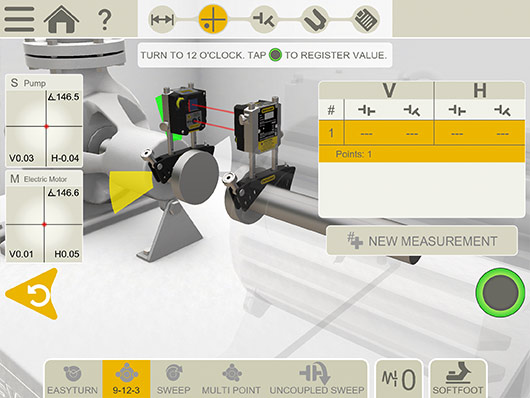

  测量装置围绕轴的旋转类似于时钟的旋转;位置9、12、3和6。

什么时候应该使用这种方法?一个答案是,当您能够自由旋转轴,并且没有其他物理障碍物阻止您从9-12-3位置进行测量时,可以始终使用此方法。然而,限制是您必须尽可能准确地将测量设备定位在9-12-3,并且系统不使用内置倾斜仪来计算位置(换句话说,您必须自己检查)。

然而,当你必须使用9-12-3方法时,有一个应用程序;在船舶轴对中过程期间。这是因为倾斜仪会随着船只在波浪上的移动而移动,可能会破坏收集到的测量值。因此,当测斜仪关闭时,我们建议使用9-12-3方法。


                 所有轴对齐的原点。

方法2:EasyTurn

EasyTurn是对9-12-3方法的独特进一步发展,可以自由选择在哪个时钟位置(哪个角度)开始收集测量值。在一些数学的帮助下,我们还可以将总测量范围限制为40度全旋转。从实用的角度来看,这意味着由于轴周围缺乏空间,在旋转机器的可能性有限的情况下,可以使用这种方法。


  在测量点之间提供低至20°的角度。当机器保护或管道阻止根据时钟方法精确定位时,效果非常好。

方法3:多点

多点是EasyTurn的进一步发展。多点也意味着您可以开始收集任何时钟位置(角度)的测量值,并在小到40度的旋转范围内完成收集。然而,顾名思义,这种方法意味着从三个以上的点收集值。

如果在难以旋转轴的大型机器上进行测量,这是有利的。在较短的旋转中收集测量值,以增加获得良好测量值的数学概率。该方法还对测量序列进行了质量评估。评估考虑了温度、测量方向和测量点数量的变化。

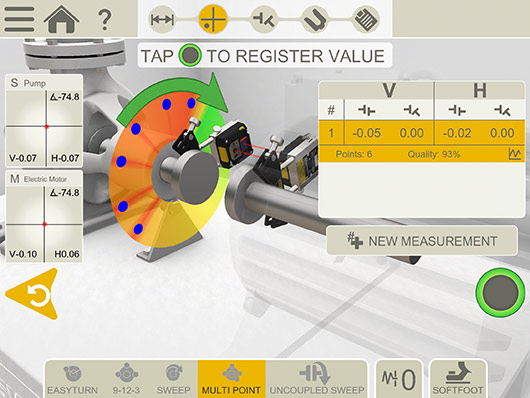

    使用多点法,可以对轴周围的几个点进行配准,从而可以评估测量质量。


方法4:连续扫描

连续扫描可以描述为具有自动、连续测量值采集的多点。在实践中,这意味着您可以在测量设备运动的情况下连续收集测量值。也就是说,你开始收集测量值(在任何时钟位置/角度),然后在一个方向上不停地旋转轴。继续,直到您收集了足够的测量值以实现良好的质量计算。

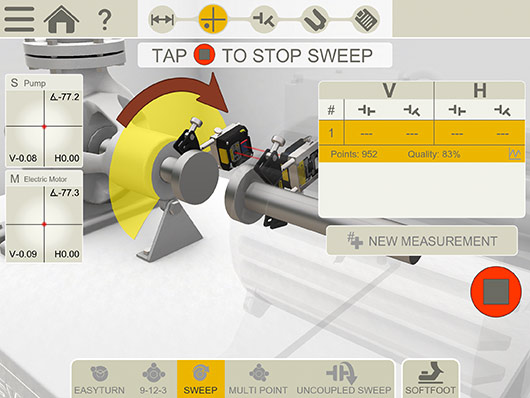

        当很难停止机器以记录测量值时,最好使用连续扫描。

最后,对轴的旋转中心进行了计算,并用图形表示。这种方法在很难停止机器以获取固定测量点的情况下非常有用,例如,在对齐大型涡轮机时。

方法5:非耦合扫描

顾名思义,这里有一种方法,允许您测量需要对齐非耦合的机器。一次旋转一个轴/单元,让光束经过另一个(固定)单元。当一个单元经过另一个单元时,自动记录该值,然后将固定单元移动到下一个位置。你可以从转弯处的任何地方开始,并记录无限数量的读数。


轴对齐非耦合扫描方法当只有一个(或没有)轴可以手动旋转时,非耦合扫描法尤其有用。

我们希望您现在能更清楚地了解各种测量方法以及何时最好地使用它们。
