万向轴偏置安装对中easy-laser xt660t

2024-06-14 289

  在机器在工作时,使主动轴和从动轴两轴中心线在同一直线上。同轴度误差过大将使万向节联轴器、传动轴及其轴承产生附加载荷,引起机器的振动、轴承的过早磨损、机械密封的失效、万向节联轴器的损坏,甚至发生疲劳断裂事故;

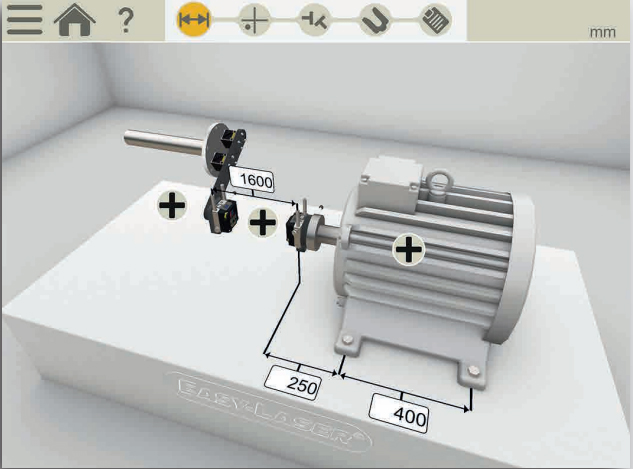

加装偏置对中工装,实现3D动态彩屏图形显示、内置无线蓝牙连接数据传送、连续扫描测量、动态指导实时调整等。并生成报告。




一.主要程序:

n  9-12-3点法水平机械对中

n  任意三点法水平机械对中

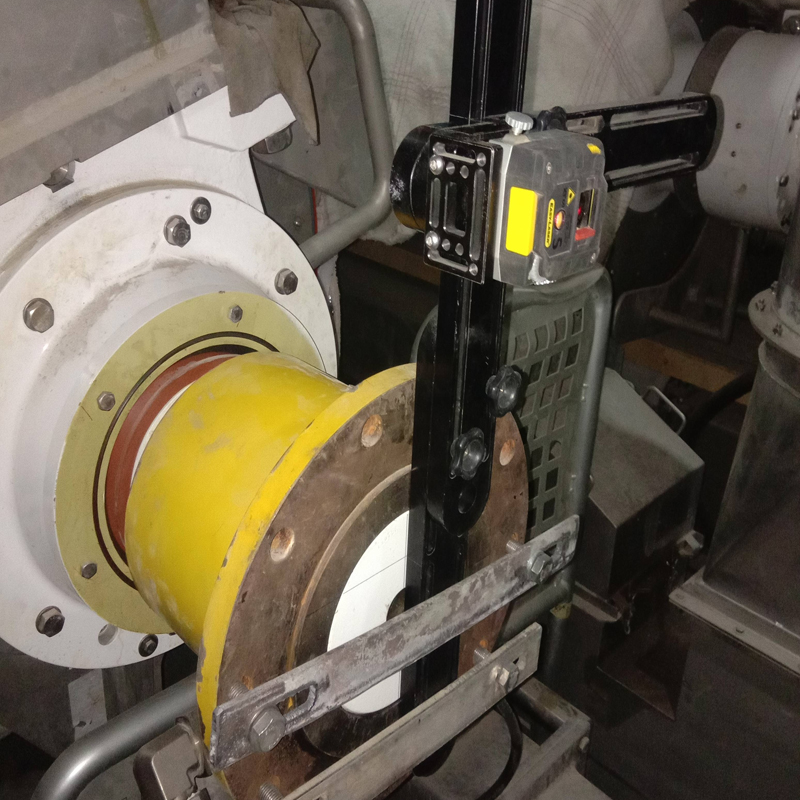

n  偏置轴对中

n  软脚测量

n  多点测量

n  连续扫描

n  立式对中

n 机组对中

主机屏幕类型

8”触摸屏

主机可连接WIFI

测量报告无线传输

主机操作界面

中文3D彩屏(支持外文)

主机内置电子版中文说明书

中文在线实时帮助

主机内置相机

随时记录现场情况

测量单元激光类型、视窗尺寸

双向   PSD点激光20mm×20mm

测量单元自带OLED液晶显示屏

可以显示连接状态、电量、盘车角度等信息

测量单元倾角计精度

0.1°

测量单元防护等级

IP Class 66和67

最大发射距离

20m

显示精度

0.001mm

系统支持ios和Android

多平台设备(如手机)

配置专用工业防护主机。

操作软件开放下载,支持利用手机或平板作为主机连接探头操作。

系统支持4种对中测量方法(盘车不停顿连续扫描、多点法、三点法、通过法扫描)

连续扫描取点

多点测量法

通过法扫描

任意三点法

立式机械对中

机组对中(三机组)

偏置轴对中

自动生成对中报告

软脚测试

设置滤波器

允差显示

高精度倾角计

热膨胀值预置

锂电充电电池

内置蓝牙无线测量

偏值对中工装
