泵对中校准指南

2024-05-15 182

1、什么是泵对中?

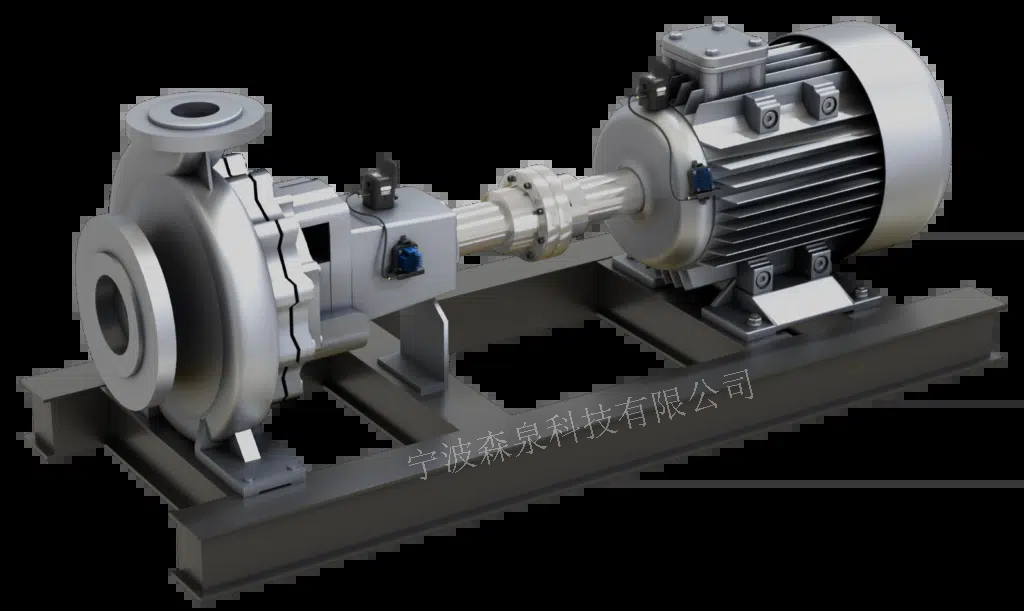

  泵对中是调整泵及其驱动电机位置的精确过程,使其旋转轴完全对准。这种对准对于有效地将动力从发动机传递到泵至关重要。它确保系统在最小的机械应力下平稳运行。


2、如何对齐轴

  轴对中对泵系统的运行效率至关重要。它验证了当机器在正常条件下运行时,两个相邻轴的旋转轴共线。

  不对中,无论是角度对中还是平行对中,都会导致各种机械问题和效率低下。以下是对齐轴所涉及内容的典型分步视图:

①初始检查:首先彻底检查泵和电机。检查是否有任何可能影响对齐的磨损、安装不当或损坏迹象。确保所有部件安全且状况良好,螺栓可接近且联轴器状况良好。

②粗略对准检查:如果你使用双激光对中工具,你首先需要使用其他对中技术来实现粗略对准。这一初始步骤有助于识别重大的不对中问题,并在使用精密工具之前进行初步调整,使轴更接近对中。

③用精密工具测量:如果您使用的是单一的激光对中工具,则不需要从粗略对准开始。单激光对准系统通过在水平面和垂直面上提供数据来精确测量不对中。

④调整:根据精确的测量数据,考虑到热增长,调整驱动器的位置,通常是电机。这可能涉及到解决软脚问题,水平或垂直移动机器。最佳做法是在开始水平对齐之前解决垂直对齐问题,但高质量的激光对齐工具将为您提供实时移动数据。这是通过在机器底座下添加或移除垫片来实现的,用于垂直对齐,并拧紧或松开螺栓以实现所需的对齐。

⑤最终验证:调整后,重新测量以确保对准在制造商建议的公差范围内。可重复结果的验证对于确认对准过程是否成功至关重要。根据需要重复调整,直到达到所需的对准。


3、泵对中技术

  有效的泵对准结合了各种技术,每种技术都适用于不同的情况和精度水平:

  ①直尺和塞尺方法:您可以使用此方法手动检查对齐情况。将直尺放在联轴器上,并用塞尺测量它们之间的间隙。这种方法很简单,需要最少的设备,尽管它往往比其他方法准确性低得多。

  ②千分表方法:这种更先进的技术使用千分表进行精确的错位测量。它包括在泵和电机轴上安装一个或两个千分表,以测量径向和轴向运动。千分表方法是高度准确的,可以检测平行和角度错位。然而,它需要大量的技能和对测量过程的理解以及经验。

  ③激光对中系统:最先进和高效的技术使用激光束和传感器来测量轴的对准。激光对准工具具有高精度、快速设置和易于解释的结果,是确保最佳对准的理想工具。它们可以显著减少对齐时间并提高准确性,使其成为许多专业人士的首选。


4、泵对中的优势

  正确的泵对准不仅仅是技术上的必要条件。它为设备的使用寿命和整体运行带来了切实的改进。

以下是校正泵不对中的一些主要好处:

①优化的运行效率:正确的对齐将能量损失降至最低,并确保泵以最高效率运行,从而降低电力消耗和运行成本。

②延长设备寿命:通过减少轴、轴承和密封件上的机械应变,正确对齐可以延长这些部件的寿命。因此,设备的整体使用寿命增加了。

③提高了系统可靠性:正确的对准降低了机械故障、意外停机和安全隐患的可能性。这导致了更可靠和一致的操作。

④噪音和振动降低:正确的对准大大降低了设备产生的振动和噪音水平,有助于创造更安全的工作环境。


5、泵对中检查表

为了确保彻底有效的泵校准过程,请考虑本检查表中的要素:

①标记程序:在开始任何维护过程之前,始终遵守安全协议,确保所有设备正确关闭。

②检查设备状况:检查泵、电机和相关部件是否有任何可能影响对齐的损坏、磨损、安装不当或管道应变迹象。

③验证工具校准:确保所有工具,尤其是激光对中工具等复杂设备,都经过正确校准并按预期工作。

④底座和基础检查:评估底板和基础的稳定性和完整性,因为这些可能会影响对准精度。

⑤螺栓和联轴器检查:检查对准过程中涉及的所有螺栓和联轴器的紧固性和状况。检查螺栓是否紧固。

⑥清洁和清除障碍物:清洁所有部件,清除可能干扰对准过程的任何碎屑或障碍物。

⑦记录保存:记录所有测量、调整和最终校准值,以供未来参考和维护计划。

遵循这些详细的步骤和注意事项可以确保精确地对齐泵。第一次做对了可以提高泵系统的效率、可靠性和寿命。


6、泵校准工具

  泵对准是指调整泵与其驱动器(通常是电动机或涡轮机)的相对位置,以确保其旋转中心在运行条件下共线。正确的对准对于有效操作、最大限度地减少磨损和延长设备寿命至关重要。泵校准工具的范围从基本的手动工具到先进的精密仪器。它们包括:

①直尺和塞尺:基本的视觉和触觉检查工具适用于初始粗略对准。

②反向千分表:用于测量泵轴和电机轴之间角度和平行偏差的精密仪器。它们用途广泛,但需要手动计算和调整。

③激光对中工具:这些工具代表了对准技术的前沿,提供了高精度、高速度和易用性。激光系统投射由传感器检测到的光束,提供对准状态的实时反馈。它们对复杂的路线特别有效,对于保持高运营标准是必不可少的。

  泵对中激光技术以其精度和用户友好性而脱颖而出。激光对准器使用激光束和一组检测器来精确测量泵轴和电机轴的对准。这种方法通过提供即时反馈和精确对准的详细说明来简化对准。主要优势包括:

①快速设置和测量。

②精度高、可重复性好。

③用户误差由于数字读数和指南

④能够随着时间的推移存储和跟踪对齐数据,以便进行维护记录。


7、如何修复泵中的错位?

测量泵未对准后,应采取一系列步骤来纠正错误。修复错位包括调整泵或电机的位置,直到轴正确对齐。一旦您进行了初步测量,该过程通常遵循以下步骤:

1).松开电机:首先松开电机支架上的螺栓,以便进行调整。

2).调整位置:根据未对准测量值调整电机的位置。这可能涉及将其侧向、向前/向后移动,或通过添加或移除电机底座下的垫片来改变其高度。

3).重新拧紧并重新检查:调整后,重新拧紧电机支架,并使用您选择的工具重新检查对齐情况。此过程可确保对齐精确。

4).微调:对于微小的调整,使用千斤顶螺钉或类似工具来微调电机的位置。

5).验证对齐:一旦对准在可接受的范围内,进行最终检查以确保所有东西都正确对准。验证所有部件是否牢固固定。

  使用精密工具实现正确的泵对准,可以提高泵系统的效率和可靠性。这大大降低了维护成本和停机时间。定期检查和维护还可确保设备的使用寿命和最佳运行性能。


8、多久检查一次泵的对齐情况?

  在确定应检查泵对准的频率时,有几个因素需要考虑。,其中包括泵的操作环境、使用强度及其功能的关键性质。您可以遵循以下通用指南,以确保设备的最佳性能和使用寿命:

①初始对准:安装新泵时或对现有设备进行重大维护后,务必进行对准。

②定期检查:对于大多数工业应用,建议每年至少进行一次校准。然而,在具有高振动、热膨胀的环境中,或者在泵在重负载下连续运行的情况下,可能需要更频繁的检查。

③重大事件后:在任何影响泵位置或状态的事件后,检查对中情况。这包括在地震事件发生后,或泵或电机因任何原因移动时进行的重大设备检修。

④错位迹象:在这些计划检查之外,在操作过程中监测错位迹象。注意异常振动、频繁的联轴器故障、意外噪音、轴承过早故障或泵性能下降,这可能表明未对准。

  振动分析和其他预测性维护技术也可以帮助确定泵是否错位,从而制定更基于条件的维护计划。


9、有哪些不同类型的泵对中?

  泵对中可分为几种类型,每种类型都解决了特定的对准挑战和目标。两个主要类别是角度和平行不对中,或两者的组合:

①角度不对中:当泵轴和电机轴的中心线成一定角度时,就会发生这种情况。即使是微小的角度差异也会导致轴承和密封件的严重磨损,从而降低泵系统的效率和寿命。

②平行(偏移)不对中:在这种情况下,轴是平行的,但彼此偏移,这意味着中心线不重合。这种类型的错位会导致负载分布不均,并增加泵和电机上的应力。

通常,在固定角度或平行不对中时,将执行两种类型的对准之一:

①水平对齐:进行调整以使轴在水平面内对齐,通常需要电机或泵的横向移动。

②垂直对齐:这包括调整电机或泵的垂直位置,通常通过在机器底座下添加垫片来使轴垂直对齐轴。最佳做法是在进行水平对齐之前先解决垂直对齐问题。

对齐方法的类型:

①轮缘和端面法:一种传统的方法,从联轴器的轮缘及其端面进行测量,以确定角度和偏置偏差。

②反向千分表方法:该方法使用两个相互成180度放置的千分表来测量不对中,能够同时识别两种类型的不对中。然而,这种方法需要大量的经验才能执行。

③激光对中:激光对中是最先进、最准确的方法,它使用激光束和探测器来精确测量和校正角度和平行偏差。

每种类型的泵对准和方法都有其应用、优点和局限性。选择正确的类型和方法取决于泵系统的具体要求,包括所需的精度、泵运行的环境以及可用于维护活动的资源。
