Easy Laser被要求帮助一位客户在瑞典北部的一座水坝进行测量和校准工作。我们想分享我们使用双探测器、点激光对准系统来完成这项工作的经验。
我们希望这个应用程序示例能激励您在对齐方面以新的方式进行思考。事实上，使用正确的工具，你认为困难和复杂的事情可能很容易做到！
在一个水电站项目中建造一座带闸门的大坝，以调节水流。大坝位于一座水力发电站的上游。两个闸门（或阀门）大约为8.5米×5米[29x16英尺]。规定每个阀门在关闭位置允许0.2升/分钟[0.05加仑/分钟]的泄漏。这意味着需要非常紧密的密封，并且需要对铰链进行高精度对准。

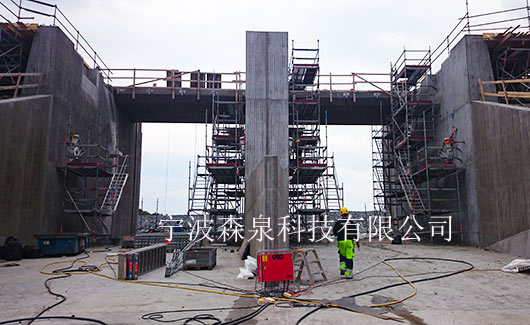

闸门打开
传统上，建筑公司在这样的工作中使用全站仪，用它来确定闸门结构的几何形状。然而，有一个问题，他们无法使用全站仪进行闸门铰链对齐。Easy Laser签约帮助他们进行对准测量，并在现场为建筑工人提供竖井对准系统培训。

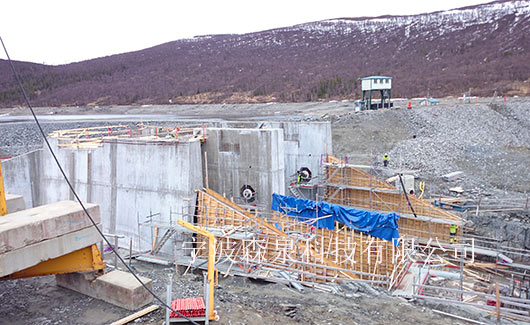

天气条件很好
到达后，我们发现两个轴端互相指向。为了实现良好的密封，这两个端部必须以高精度对齐，因为密封面在闸门侧面的10 mm[0.4“]范围内，在闸门底部的20 mm[0.8”]范围内。为了解决这种对齐问题，我们必须将这些轴端的对齐视为非耦合的水平轴对齐。

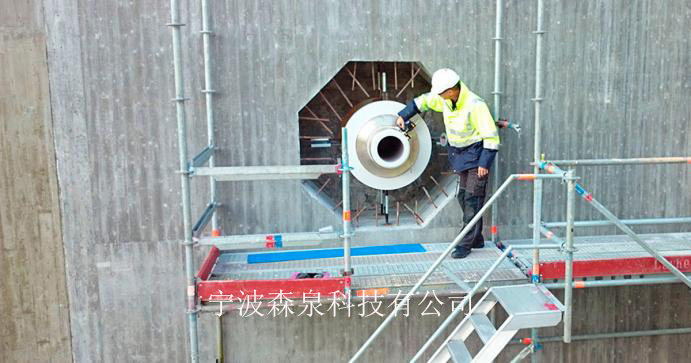

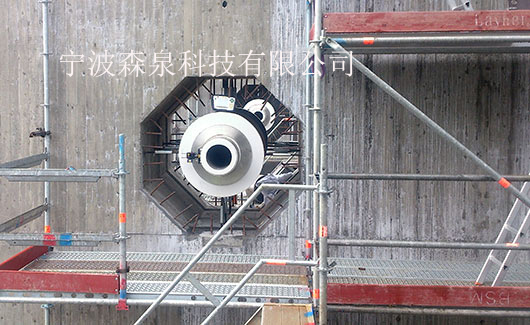

轴端（铰链）
我们一开始就进行了粗略的调整。使用双激光锥形技术，找到旋转中心，我们节省了很多时间。

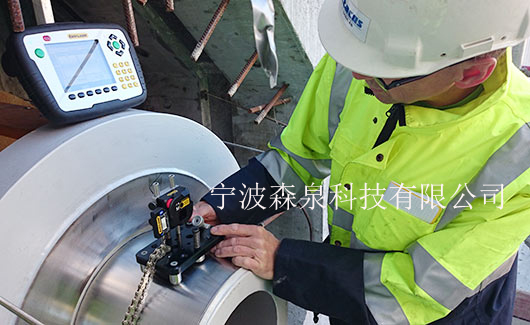

由于轴端不可旋转，因此使用了滑动支架。
为了选择指定哪一个轴端为静止轴端，我们使用E290数字精密水准仪来检查哪一个最接近水准仪。

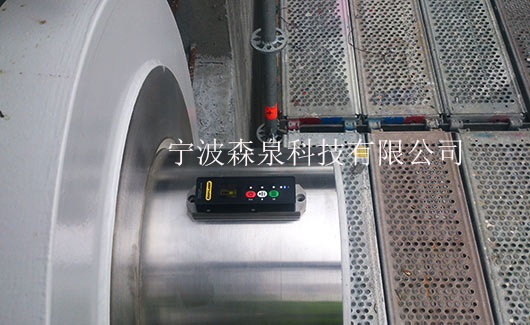

使用E290来确定哪个轴端最接近水平。
使用对准系统中的测量装置检查轴端与密封表面的平行度，并检查6米[20英尺]以上的直线度。

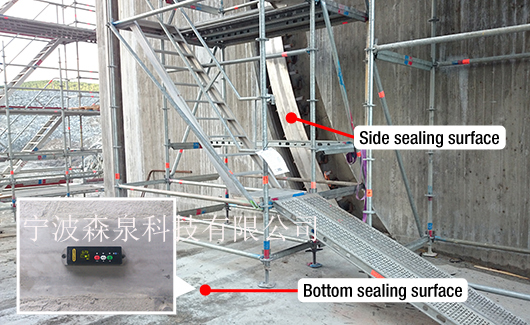

检查密封表面的平整度。
接下来，我们进行了直线度测量，以检查与闸门侧面密封表面的平行度。
轴端面上的方形标记（如上所示）用于精确定位用于直线度测量的磁体底座的位置。
一旦对竖井进行了测量和调整，施工人员就在竖井周围浇筑混凝土，将其锁定到位。在让所有东西都设置了两周后，大门就在没有铰链的情况下安装了（双关语）。

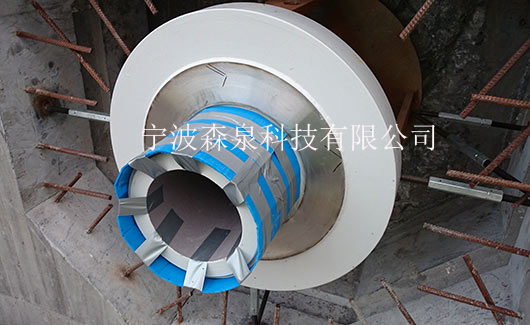

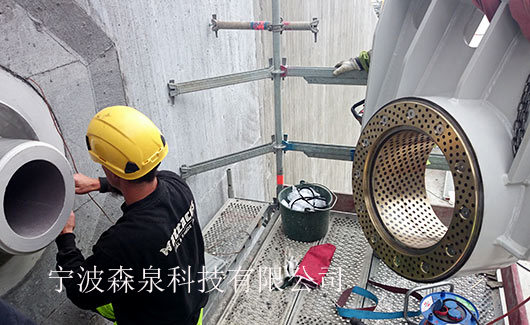

安装轴承前的最后准备工作。

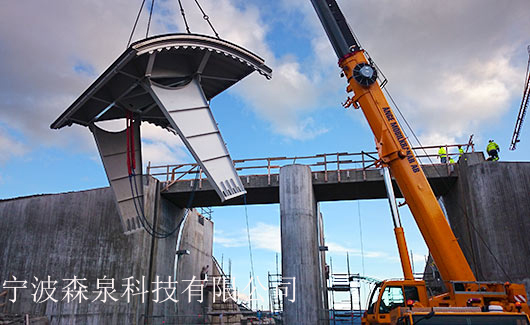

将闸门提升到位。

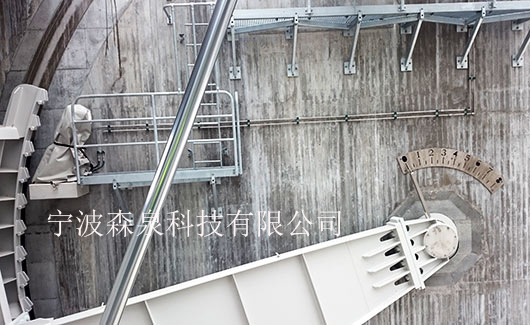

闸门处于最终位置。
工作完成一段时间后，我们与安装闸门的团队取得了联系。他们非常高兴，并表示他们从未有过如此顺利的安装！
在这种特殊的情况下，我们使用了Easy Laser E710对准系统，但XT770也可以完成这项工作。E290数字精度水准仪在所有现场安装工作中都派上用场，而不仅仅是轴对准。
