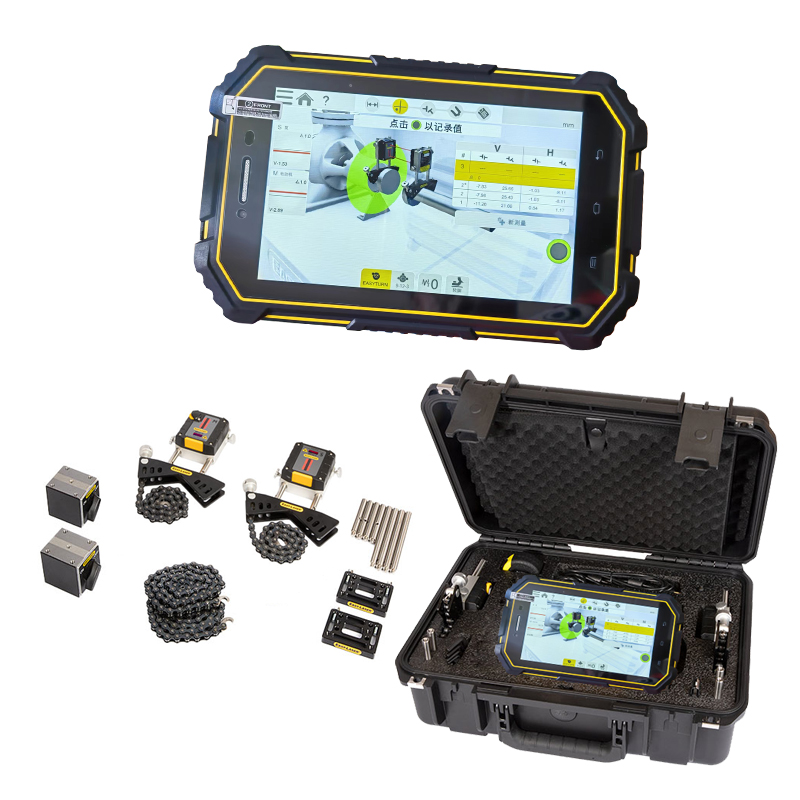

风机齿轮箱的轴对中仪

2024-06-12 290

风机齿轮箱的轴对中仪

一 功能及特点:

9-12-3 时针法水平机械对中

任意三点法水平机械对中(最小角度20度测量)

软脚测量

对中偏差色彩提醒

热膨胀设置

内置测振功能(选配件实现)

断电保护功能

双束线激光,PSD接收技术

7寸工业级中文彩屏,防护等级:IP65,3D图形,动态指导实时调整

一次测量 ,切换垂直和水平方向就可完成对中调整

测量单元设有 OLED屏显示角度,盘车旋转更直观,方便

测量单元内 置锂电池续航升级,实际工作续航时间>20小时

内置蓝牙无线,测量方便

测量距离: 2米

测量精度: 1%±10分辨率

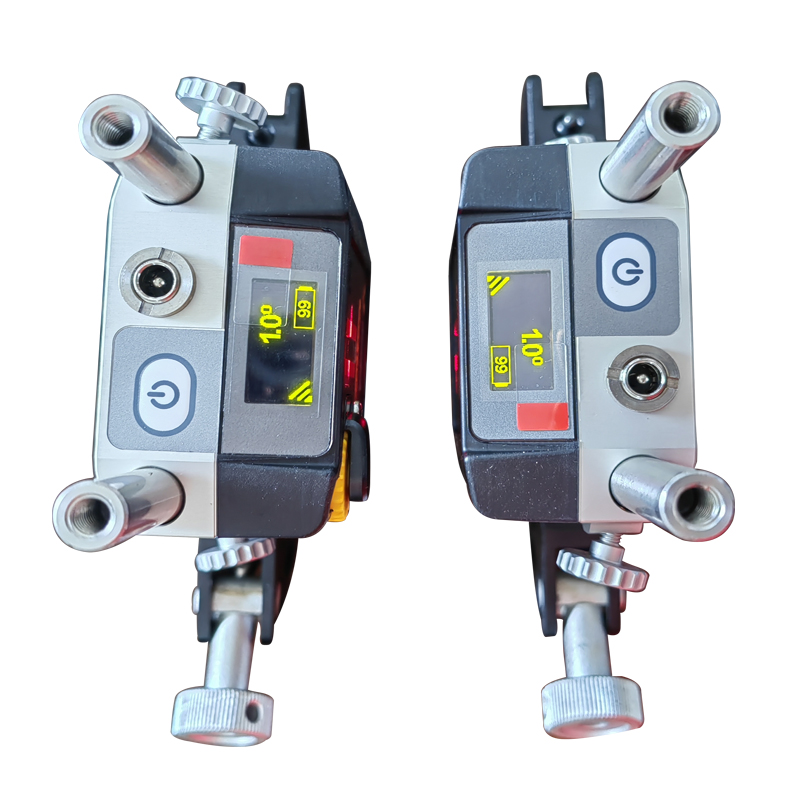

1.   测量单元M/S

类型

PSD 20mm大尺寸探测窗

测量精度

1%±10分辨率

激光类型

二级管激光

激光波长范围

635--680nm

激光安全等级

2级

激光输出功率

<1mW

传输连接方式

蓝牙

工作时间

20小时

倾角仪精度

0.1

材质

铝金合+PC/ABS

防护等级

IP Class 66/67

尺寸

76*76.7*39.3mm

重量

245g

测量步骤

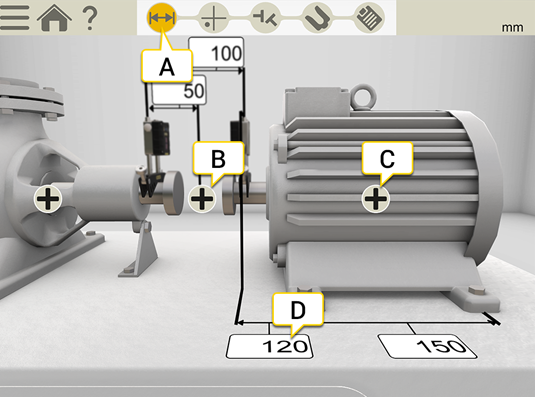

1. 录入尺寸

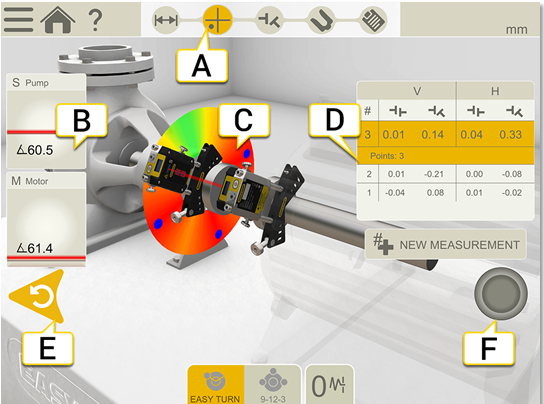

2.三点采集数据

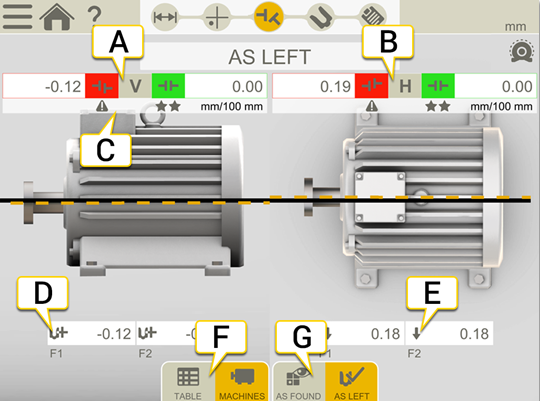

3.实时动态调整


4. 生成报表
