X-6500/12000水冷氙灯更换安装说明

2024-05-22 106

适用于Atlas型号Ci35、Ci35A、Ci65、Ci65A、Ci4000、Ci4400、Ci5000

dee6857bbd85c40c7a6a1609ddf25fae_131_mmcg_ci5000_weather-ometer_18_la=zh-cn&revision=541f9563-0dc9-4791-aea5-ac7e9b6b9fbe&hash=DCC3CFF208EE44A007B2FB45A47B98D9.png



适用型号

Atlas型号Ci35、Ci65、Ci4000、Ci4400、Ci5000

适用序列号

全部

适用的套件编号

X-6500-K,适用于Atlas Ci35、Ci65、Ci4000、Ci4400

X-12000-K;适用于Atlas Ci5000



安全提醒

  这些说明并非指在解决与产品使用相关的所有潜在安全问题(如有)。这些说明书的使用者有责任在使用前建立适当的安全和健康实践,并确定监管限制的适用性。

在尝试以下任何操作之前,请执行以下列出的操作:

● 关闭测试仪的电源。

● 拔下检测仪的插头。


总结

  这些说明涉及Atlas Weather ometer型号Ci35、Ci35A、Ci65、Ci65A、Ci4000、Ci4400和Ci5000中水冷氙气灯的拆卸和安装。有关水冷灯和滤光器的完整信息,请参阅Atlas说明书。

● 断开测试仪的电源。

● 按照Atlas使用手册中的说明,从检测仪上拆下灯/过滤器组件。

● 拆下灯。

● 更换灯座。

● 插入新的灯,并重新组装灯部件。

● 将灯/过滤器组件更换到Atlas测试仪中。

重新接通测试仪的电源。


支持

● 如果您对更换灯泡触发器有任何疑问,请联系Q-Lab代理。

所需工具
8 mm螺母螺丝刀小型一字螺丝刀


水冷氙灯套件
X-6500-K X-12000-K
零件号说明(组装)6500 W 12000 W
X-6500水冷氙灯组件6500 W1    -
X-12000水冷氙灯组件12000 W  -1
X-15324-K1 除盐装置滤芯套件11
X-105381 水冷灯保修卡11
X-70081 白手套11
X-7004酒精垫11
X-6500-L1 水冷氙灯安装说明11
LX-50701 氙气灯产品安全数据表11

1、安全信息

如果用户未遵守本文件中的说明,Q-Lab不承担任何后果。

● 只有在装运时有缺陷的情况下,Q-Lab才会对有缺陷的零部件承担责任。

● 本文件并不声称解决与使用本产品相关的潜在安全问题(如有)。

● 本文件的使用者有责任制定适当的安全和健康措施,并在使用前确定监管限制的适用性。

● 如果设备未按制造商规定的方式使用,则设备安全装置提供的保护可能会受损。

● 在尝试以下任何操作之前,请执行以下列出的操作:

o关闭测试仪的电源。

o拔下测试仪的插头。

o遵守安全标签。



2、断电测试仪

1.按下红色停止按钮或关闭Atlas气象仪上的电源开关。


2.关闭主电源面板的电源。


3.按照Atlas使用手册中的说明,从气象仪上拆下灯/滤光片组件。


注意:不要徒手触摸氙气灯管或玻璃滤光片。如果滤光片接触到你的皮肤,用酒精垫或光学玻璃清洁剂清洁。

4.使用灯具和滤光片时要小心。


3、氙灯组件


Ci35/65灯/滤光片组件


Ci4000/Ci4400/5000灯/滤光片组件


4、氙灯安装

注:Q-Lab建议在清洁的环境中,用毛巾或衬垫表面上完成灯具更换,这样组件就不会变脏或脱落。

1.选择一个区域来完成替换。

2.拆卸过滤器外壳灯座侧的外连接环。


3.注意:如有必要,使用小型一字螺丝刀从外壳上松开灯座橡胶垫圈。

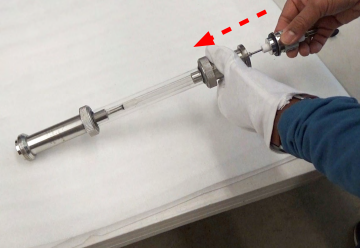

4.将灯从组件上拆下。直接拔出以取下灯。注意:请勿扭曲灯座。


5.拆卸过滤器外壳灯座侧的内接头环。


6.拆下内部过滤器。


7.拆卸过滤器外壳灯座一侧的内接头环。


8.拆下外部过滤器。将所有部件的安全设置在一边。


9.在插座侧座,将橡子螺母或盖形螺母定位在组件端部。


10.拆下橡子螺母或盖形螺母。


11.用小螺丝刀顺时针转动,取下插座。


12.插座照片。


13.在套件中找到新插座。拆下带帽螺母。


14.将插座放在新灯泡尖端电极的一半位置。


15.将带插座的灯插入插座底座。


16.检查新插座的对齐情况。确保它被固定在中心孔。


17.顺时针转动灯泡,将新插座拧入底座。注意:小心操作,避免损坏指示灯。


18.滑出灯组件。


19.用螺丝刀逆时针转动,拧紧新插座。注意:不要过度拧紧。


20.新插座显示在正确位置。


21.将新的带帽螺母放入螺母起子中。


22.使用螺母起子将带帽螺母安装到插座上。注意:不要过度拧紧。


23.螺母显示到位。


24.将外部过滤器放置在插座底座上。


25.拧紧连接环。注意:不要过度拧紧。组件上的所有活接头环都应手动拧紧。


26.插入内部过滤器。


27.确保内部过滤器处于正确的位置。


28.插入总成的灯座端。确保正确对齐内部过滤器。


29.拧上带有活接头环的底座侧。


30.插入新的灯。将灯的端部插入新的灯座中。


31.装上底座外活接头环。


32.拧紧底座外活接头环。


33.灯具安装完毕。


34.如Atlas使用手册所述,将灯/过滤器组件重新安装到气象计中


35.在测试仪上找到除盐器滤芯。按照Atlas的说明卸下除盐器滤芯。


36.在套件中找到新的除盐器滤芯。


37.在Atlas测试仪上安装新的除盐器滤芯。使用Atlas说明进行安装步骤。




5、打开测试仪的电源

1.按下Atlas 天气计上的绿色运行按钮或将电源开关转到ON位置。


2.打开主电源面板的电源。
