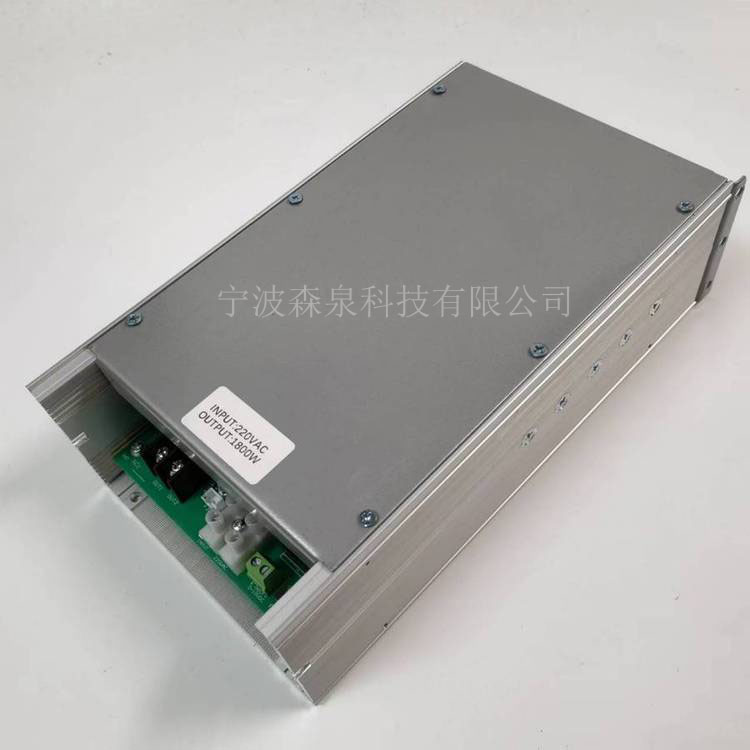

风冷式氙灯稳压电源 220V

2023-11-01 351

  1、氙灯电源概述

  ①长弧氙灯模块电源功率分为1000W、1500W 和2000W,三种规格模块,可根据灯管功率选用相应电源单只驱动氙灯,或多只并联驱动氙灯。

  ②电源供电分为110V (90-120V)、220V (208 -240V)和380V (380 -240)三种,可根据需要分别选用。在大型设备和项目中,建议采用三相380V电源,以提高功率因数,减轻电网负荷,降低供电的技术难度和成本。110V、220V电源按相线(L)零找(N), 380V 电源按3相380V(无零线)标志接入。多台并联时各台榆入端并联使用。氙灯电源至电网的榆入线:110VAC按每千瓦4平毫米、220VAC按每千瓦2平方毫米、三相380VAC按每千瓦0.75平方毫米计算。


  ③单台使用时输出按OUT (+)(-)标志接至触发器。 多台并联时各台输出(+)与(+)并联,(-)与(一)并联,然后把并联后的总线接至触发器。氙灯电源至触发器的输出总线,可用氙灯额定电流计算, - ~般按每4安培电流1平方毫米导线截面积计算,如距离远,导线还应适当加粗,以免损耗太大。


  ④调光控制,从电控输入端接入0- -10VDC 控制信号,可以调节氙灯亮度的高低,10V时亮度最大, 0V时亮度最小。信号来源可以是PLC或触摸屏等控制器生成,或使用0-10V信号发生器。

  ⑤氙灯电源工作时效率约90%,本身会消耗10%的功率,这个功率会转化为热能。比如6500W氙灯,电源产生的热能为650W,相当于650W的电炉对电气柜进行加温,所以电气柜需要充分考虑通风散热,把这一部分热量通过空气对流等方式散发出去。否则,电气柜内工作温度太高,氙灯电源的电子元件受损,最终产生故障,并将电源烧毁。


2、1800W直流长弧氙灯使用说明

①长弧氙灯对灯箱金属要绝缘良好,绝缘距离30 毫米以上。触发干扰隔高器应装在触发器附近,触发器应安装在氙灯附近,触发器至氙灯的导线应分别套(不可并一起套) 2mm整条硅胶管,并且在穿过箱壁、金属管时不可中断,以免几万伏触发高压泄漏,使氙灯触发不可靠,或氙灯电源损坏。必须定期检查接头的接触情况。以免发热烧损氙灯、部件及线路。.


②安装好氙灯在点燃前,用酒精棉球擦净氙灯泡壳,以防手汗、油污、灰尘沾污泡壳, ,在点燃后的高温下,手汗中的钠、钾、钙等碱金属离子与石英玻璃反应析晶失透,严重影响透光率,严重时析晶处石英玻璃漏气,造成氙灯失效。


③触发氙灯时应待氙灯电源通电10-20秒后,再接通触发器供电触发。氙灯电源应调至最大额定电流下满电流触发,点燃1-2分钟灯光稳定后再调小至需要的亮度,触发时电流太小灯管难以触发,且易造成氙灯损坏。点燃后热的氙灯关闭后应冷却5-10分钟后再触发,否则易造成触发高频高压到处窜扰打火,损坏死灯、氙灯电源及其他电器。


④氙灯和触发器距离越近越好。触发器不可与氙灯电源同装在一个电器柜里,以免损坏和干扰氙灯电源和其它电器。触发器不可用小金属盒包起来,否则会降低触发能力。



额定灯管功率1800W
额定灯管电压200VDC
额定灯管电流9A
灯管电流范围4一9A
灯管表面冷却风速≥8m/S
光输出额定色温6000K
光输出额定显色指数≥:95
灯管玻璃高温玻璃
灯管全长400mm
灯管直径10mm
灯头引出软线250mm
