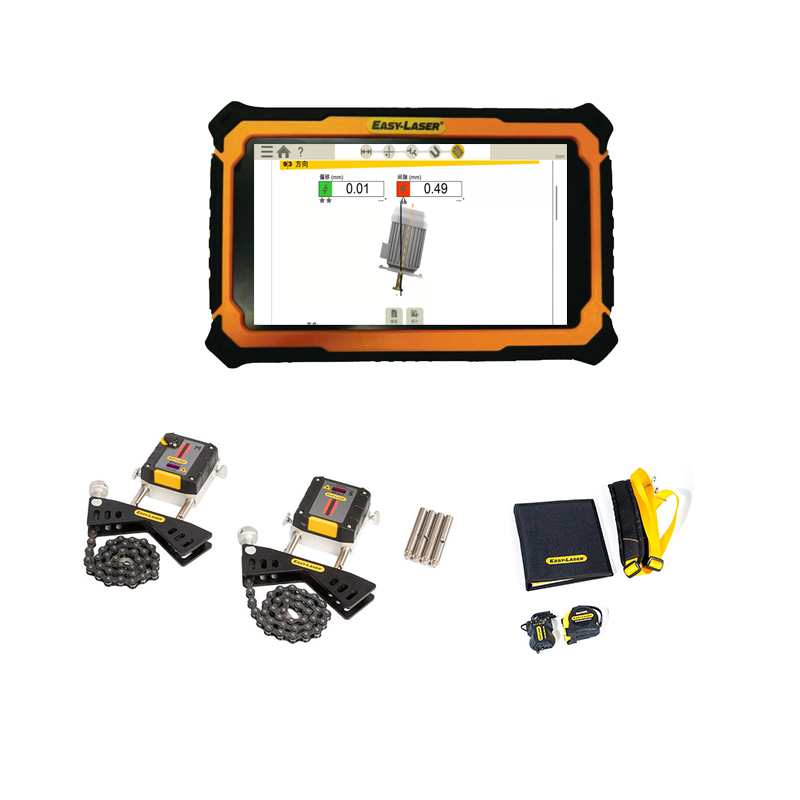

激光轴对中仪XT-440

  为了快速确定设备是否存在任何对中问题，系统具备快捷对中检查功能，用户仅仅需要输入两个激光单元之间的距离数值。3D彩色动画快速显示显示整个测量过程。数字和箭头标示出测量结果:机器调整的方向和调整量的大小。不同颜色的图标显示测量结果是否超出可容许误差范围。

不对中影响

1、产品功能：
1.时钟法对中（在水平和垂直位置采集数据，计算对中结果）
2.三点法对中（从任意点开始，按照机器正常转动方向旋转，并可于任意点结束测量）
3.实时位置调整：传感器处于0°和90°任意位置时，可实时观察水平和垂直测量结果
4.实时监测功能：仪器可以实时监测运转机器的垂直和水平方向的位移变化趋势
5.尺寸修改：测量过程中可随时更改机器尺寸值，以得到不同的测量结果
6.热膨胀补偿：对有热膨胀的设备，要求仪器可以进行对中热膨胀补偿
7.百分表测量模式：仪器可以将对中结果以百分表的形式显示出来
8.软脚测试、诊断和调整
9.固定地脚：在激光对中仪内任意指定某几个地脚为固定地脚后，操作者能自动得到其它地脚的调整量
10.对中测量结果以图形化的方式显示，使测量者对机器状态一目了然
11.数据恢复功能：仪器可在测量过程中发生意外的情况下将结果自动保存，避免数据丢失。

2、产品特点

√测量程序
以下专用程序是本系统zui常用的程序
请单击此处查看相关概述
需要的配件

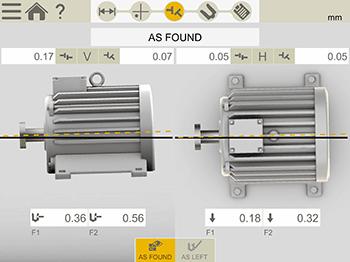

√卧式机
用户界面直观，可知道您完成测量过程。他是动画的，可以放大每一步重要的事情。您可以将机器的测量结果保存在同一文件中；

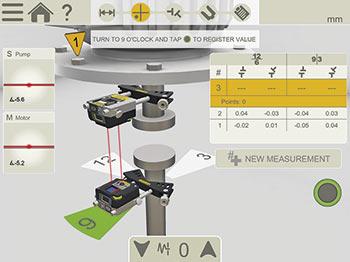

√立式/法兰安装机器
用于垂直和法兰安装机器的测量和校准；

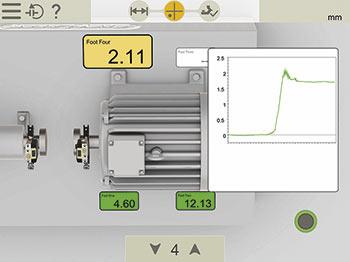

√软件检查
对齐工作从软脚开始检查。软脚检查通过指示应调整哪个脚来确保机器均匀地放置在所有脚上，这是确保可靠对齐的重要部分。软脚检车完成后，您可以直接进入对中程序，并保存机器的所有距离值。

√Values数值程序
Values数值程序和千分表的功能相当，用于检查轴承松动和载荷；

皮带轮对中
使用该系统，您可以以数字精度对齐滑轮和皮带轮。机器的调整实时显示在屏幕上，垂直和水平轴上的角度和轴向位移读数，以及前脚或后脚对的调整值，结果可以正常记录(需要XT190 BTA附件)；

振动分析
诊断振动水平、不平衡、不对中和松动，(需要XT280附件)；

3、智能功能

√测量值过滤器：即时在恶劣的测量条件下，数据波动大时，有助于提高精度。来自相邻机器的空气湍流和振动与Easylaser过滤器功能无法匹配；

√组脚：该软件可以适应所有类型的机器设计，如两对脚、三对脚、联轴器前脚等；

√3D图像：通常，机器从低温运行到高温时会显著膨胀。热增长补偿功能允许测量系统计算在这种情况下进行调整所需的适当垫片和值。机器的补偿值通常由制造商提供；

3D查看功能可以让您在屏幕上调整电机的位置，使其与您面前机器的位置相对应，从而更容易理解调整方向；

√容差检查：可以根据预先定义的公差表或您自己确定的值来检查测量结果。这使您可以立即查看校准是否在批准的参数范围内，从而大大减少了校准所花费的时间；

√广泛的实时调整：当测量单元与绝对V和H位置相差44°时，也可以使用实时值进行调整；

√取二维码和条形码：为特定机器分配特定代码，然后使用设备的内置摄像头打开分配的文件和设置(注意：适用相机分辨率要求)；

√锁定地jiao：锁定机器上的任何一对地脚，自由切换设备进行调整；

√自动保存：您的最新测量值始终可用，并自动保存；

√内置手册：该应用程序包括可搜索的用户手册，可根据您所在的流程打开正确的章节。这样可以快速轻松地找到用户问题；

√多种语言：该软件提供14种语言版本；

√影像接口：作为标准配置,XT11显示单元配备HDMI连接器，无需任何附加软件即可直接在电视监视器或投影仪屏幕上共享显示屏幕，用于大型团体的培训目的；

√结果：结果表显示您的阅读重复的程度，并让您可以为每个人保存评论；

√热生长补偿：通常，机器从低温运行到高温运行时会显着膨胀。热增长补偿功能允许测量系统计算在这种情况下进行调整所需的适当垫片和值。机器的补偿值通常由制造商提供；

√模板：将测量文件保存为模板，包含机器数据和设置，以快速开始测量；

√电子版签署报告：登录屏幕以验证您的工作，签名与PDF文件一起保存；

4、文件资料报告保存形式

√保存到USB

将文件从XT11显示单元保存到USB并可复制到其他设备；

√打印输出

使用热敏打印机在本地快速打印所有测量数据；

√保存到内置内存

将所有测量值保存在显示单元的内部存储器中；

√多功能报告

生成PDF和Excel文件；

√添加图片

添加机器的照片以进一步解释有关工作，添加热图像以显示单元对齐后的差异；

√发送报告

通过电子邮件与客户共享报告；

5、产品参数
