电感气动量仪塞规

2022-09-27 1213

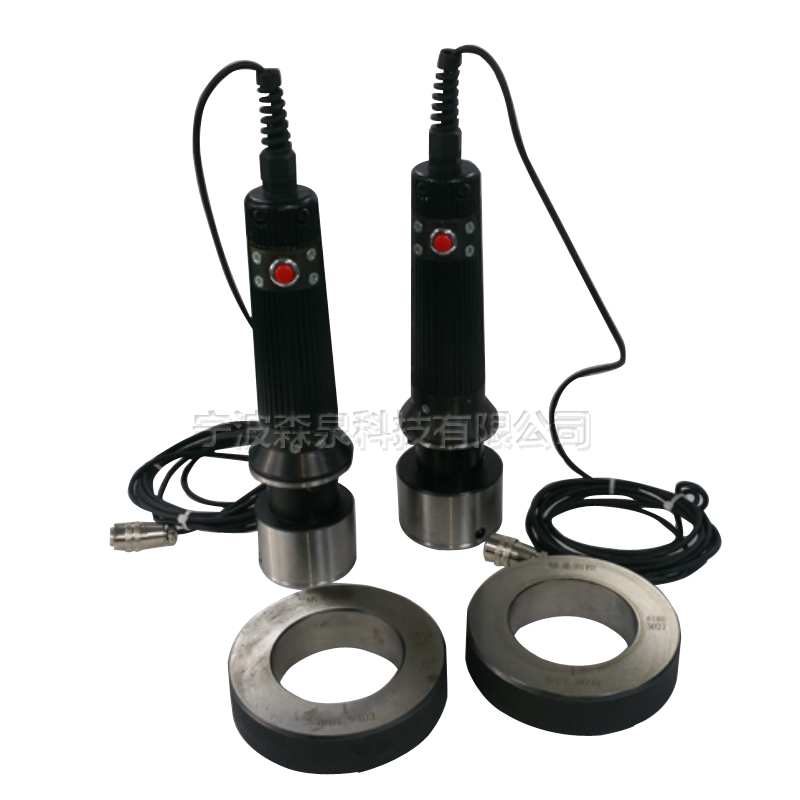

电感量仪塞规

电感量仪塞规弥补了气动无法实现测量的缺陷,如粗糙度比较大,测量位置比较小等。常用的有圆孔塞规和螺纹塞规。圆孔塞规可做成定限尺寸和小限尺寸两种。螺纹塞规是测量内螺纹尺寸的正确性的工具。此塞规种类可分为普通粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的,和螺距为0.8毫米或更小的3精度的螺纹塞规都没有止测头。


1、公制针规:规格范围0.10mm~40.00mm;间隔0.01mm、0.02mm、0.025mm、0.05mm、0.10mm、0.50mm、1.00mm等;精度:±0.001mm、±0.002mm、±0.0005mm等。
  2、英制针规:规格范围0.011in~1.000in;规格间距:0.001in、0.0005in等,精度:±0.001mm、±0.002mm、+0.0025mm、-0.0025mm、+0.005mm、-0.005mm等
  3、可定做各种非标针规。(如:小数点后三位、四位……2.732 1.2523等)

电感量仪塞规技术参数

  粗糙度:Ra0.25,热处理HRC60~63;直径精度:+0.002mm或+0.001mm,圆度:1.27um,材料:GCr15,9SiCr,钨钢等多种材质。

  电感量仪塞规工作原理

  电子塞规(光面塞规 .光滑限孔用量规。限塞规。孔用塞规  )工作原理展示:是种无刻度的用检验工具,用它来检验工件时,只能确定工件是否在允许的限尺寸范围内,不能测量出工件的实际尺寸。检验孔径的光滑限量规称为塞规,个光滑塞规按被测孔的定实体尺寸(即孔的定限尺寸)制造,另个光滑塞规按被测孔的小实体尺寸(即孔的定限尺寸)制造。前者叫做塞规的“通规”(或“通”).后者叫做塞规的“止规”(或“止”)。使用时,塞规的通规通过被检验孔,表示被测孔径大于小限尺寸;塞规的止规塞不进被检验孔,表示被测孔径小于定限尺寸,即说明孔的实际尺寸在规定的限尺寸范围内,被检验孔是合格的。

 电感量仪塞规注意事项

  1、使用前先检查塞规测量面,不能有锈迹。丕锋、划痕、黑斑等;塞规的标志应正确清楚。
  2、塞规的作用必须在周期检定期内,而且附有检定合格证或标记,或其它足以证明塞规是合格的文件。
  3、测量时,塞规应顺着孔的轴线插入或拔出,不能倾斜;塞规塞入孔内,不许转动或摇晃塞规。
  4、不允许用塞规检测不清洁的工件。
