管内径气动快速密封连接器：

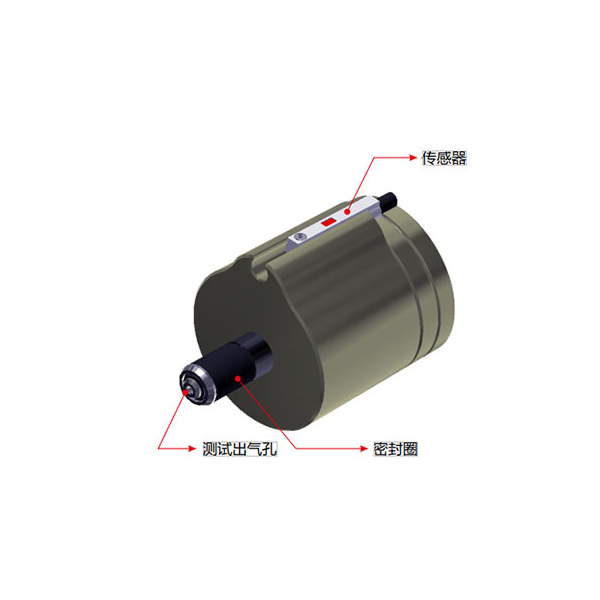

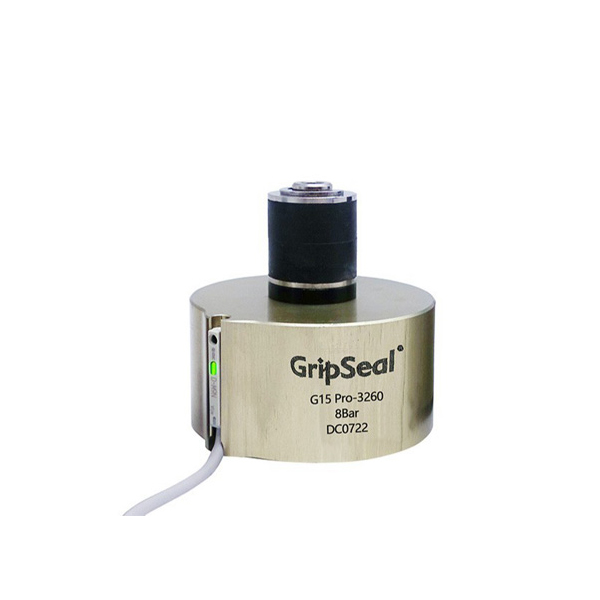

G15 Pro系列相较于传统的 G15系列连接器，外部挂载了一个磁力传感器，能更加精确的追踪连接器的驱动情况，密封圈的膨胀情况，消除因密封不到位导致的错误连接，提高自动化检测效率。
G15 Pro系列快速连接器的特性
1， 传感器反馈
通过设置传感器的位置，判断连接是否到位
2， 气压驱动
通过尾部驱动孔进气来推动内置活塞，挤压密封圈实现内胀密封
3， 自动化操作
通过尾部的 2 个固定孔，可以将连接器固定在任何执行件上，实现自动化操作，且精准，可靠
4， 无损伤操作
密封圈的夹紧接触，对测试件表面不会有任何损伤
G15 Pro系列快速连接器从0到4号主体，能满足从8.5mm-44mm直径的光管内封
最大操作压力 从真空到8Bar
密封范围 10mm-34mm
最小插入深度 1,2号主体：15mm，3,4号主体：30mm
流量接口 G1/8;G1/4;G1/2
主体材料 铝合金，不锈钢
主密封圈材质 氯丁橡胶，硅橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
| G15Pro管内径快速连接器 | ||||||||||
| 产品型号 | 密封直径 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 尺寸L | 主密封圈型号 |
| G15Pro-0080 | 8.50-9.50 | 54.7 | 38 | M5 | M5 | 20.3 | 10 | M5 | 12.2 | SG150080 |
| G15Pro-0085 | 9.50-11.00 | SG150085 | ||||||||
| G15Pro-1100 | 11.00-12.00 | 62 | 45 | G1/8 | 25.9 | 12.95 | M6 | 14.5 | SG151100 | |
| G15Pro-1110 | 12.00-13.00 | SG151110 | ||||||||
| G15Pro-1120 | 13.00-14.00 | SG151120 | ||||||||
| G15Pro-1130 | 14.00-15.00 | SG151130 | ||||||||
| G15Pro-1140 | 15*00-16.00 | SG151140 | ||||||||
| G15Pro-1150 | 16.00-17.00 | SG151150 | ||||||||
| G15Pro-2160 | 17.00-18.00 | 62 | 45 | G1/8 | 25.9 | 12.95 | M6 | 14.5 | SG152160 | |
| G15Pro-02170 | 18.00-19.00 | SG152170 | ||||||||
| G15Pro-2180 | 19.00-20.00 | SG152180 | ||||||||
| G15Pro-2190 | 20.00-21.00 | SG152190 | ||||||||
| G15Pro-2200 | 21.00-22.00 | SG152200 | ||||||||
| G15Pro-2210 | 22.00-23.00 | SG152210 | ||||||||
| G15Pro-3220 | 23.00-24.00 | 63 | 64 | G1/8 | 40.64 | 18.32 | M6 | 24 | SG153220 | |
| G15Pro-3230 | 24.00-25.00 | SG153230 | ||||||||
| G15Pro-3240 | 25.00-26.00 | SG1532340 | ||||||||
| G15Pro-3250 | 26.00-27.00 | SG153250 | ||||||||
| G15Pro-3260 | 27.00-28.00 | SG153260 | ||||||||
| G15Pro-3270 | 28.00-29.00 | SG153270 | ||||||||
| G15Pro-4280 | 29.00-30.00 | 63 | 64 | G1/8 | 40.64 | 18.32 | M6 | 24 | SG154280 | |
| G15Pro-4290 | 30.00-31.00 | SG154290 | ||||||||
| G15Pro-4300 | 31.00-32.00 | SG154300 | ||||||||
| G15Pro-4310 | 32.00-33.00 | SG154310 | ||||||||
| G15Pro-4320 | 33.00-34.00 | SG154320 | ||||||||
| G15Pro-4330 | 34.00-35.00 | SG154330 | ||||||||
